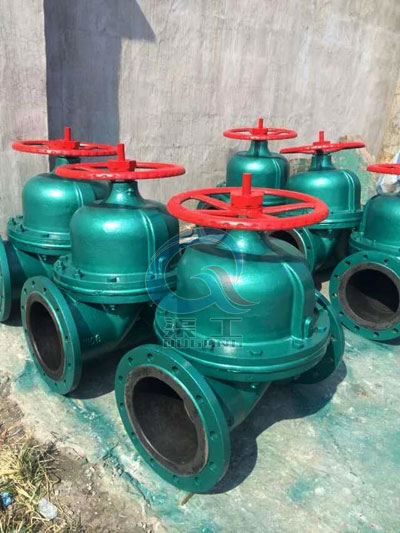

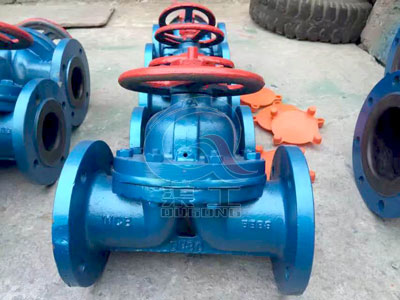

渠工品牌G41J堰式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，G41J堰式衬胶隔膜阀适用适用于不同工作温度和流体管路。堰式衬胶隔膜阀适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于多种介质，并具有良好的耐腐蚀性。
| 设计与制造 | GB/T12239 |
|---|---|
| 结构长度 | GB/T12221、JB/T1688 |
| 法兰连接尺寸 | GB/T4216、JB/T 78 |

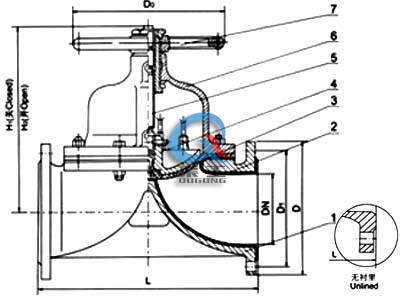

| 1 | 阀 体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
|---|---|---|
| 2 | 衬 里 | 无衬里、橡胶 |
| 3 | 隔 膜 | 橡胶 |
| 4 | 阀 瓣 | 铸铁 |
| 5 | 阀 盖 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 6 | 阀 杆 | 碳钢、不锈钢 |
| 7 | 手 轮 | 铸铁 |
| 试验压力 (MPa) | 公称压力 PN(MPa) | |||
|---|---|---|---|---|
| 0.6 | 1.0 | |||
| 壳体试验压力 PT | 0.9 | 1.5 | ||
| 密封试验压力(液) | 0.66 | 1.1 | ||
| 密封试验压力(气) | 0.5-0.7 | |||
| 适用介质 | G41W-6/10 | G41J-6/10 | G41F-6/10 | |
| 非腐蚀性流体 | 一般腐蚀性流体 | 强腐蚀性流体 | ||
| 适用温度 | ≤100℃ | ≤80℃ | -50-150℃ | |
 |
|---|
| G45J直流式衬胶隔膜阀 |
| 型号 | 公称通径DN(mm) | 尺寸(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| L | D1 | D | D0 | Z-φd | H | H1 | ||
|
G41W-6 G41J-6 G41F-6 |
25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 |
| 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | |
| 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | |
| 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | |
| 65 | 250 | 145 | 180 | 200 | 4-φ18 | 302 | 225 | |
| 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | |
| 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | |
| 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | |
| 150 | 460 | 240 | 280 | 320 | 8-φ23 | 331 | 464 | |
| 200 | 570 | 295 | 335 | 400 | 8-φ23 | 518 | 638 | |
| 250 | 680 | 350 | 390 | 500 | 12-φ23 | 598 | 734 | |
| 300 | 790 | 400 | 440 | 560 | 12-φ23 | 698 | 778 | |
| 350 | 900 | 460 | 500 | 560 | 16-φ23 | 723 | 883 | |
| 400 | 1000 | 515 | 565 | 640 | 16-φ25 | 868 | 1078 | |
|
G41W-10 G41J-10 G41F-10 |
25 | 145 | 85 | 115 | 120 | 4-φ14 | 121 | 135 |
| 32 | 160 | 100 | 135 | 120 | 4-φ18 | 132 | 150 | |
| 40 | 180 | 110 | 145 | 140 | 4-φ18 | 156 | 176 | |
| 50 | 210 | 125 | 160 | 140 | 4-φ18 | 169 | 195 | |
| 65 | 250 | 145 | 180 | 200 | 4-φ18 | 202 | 236 | |
| 80 | 300 | 160 | 195 | 200 | 4-φ18 | 216 | 256 | |
| 100 | 350 | 180 | 215 | 280 | 8-φ18 | 270 | 322 | |
| 125 | 400 | 210 | 245 | 320 | 8-φ18 | 338 | 406 | |
| 150 | 460 | 240 | 280 | 320 | 8-φ23 | 384 | 464 | |
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多G41J堰式衬胶隔膜阀的使用性能、外形结构、安装尺寸参数、价格，索取
G41J堰式衬胶隔膜阀说明书及产品选型样本，请联系我们。
