内螺纹电动球阀也称电动丝扣球阀，适用于压力PN1.0～10.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的多种管路上，内螺纹电动球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，不用另配伺服放大器，输入4-20mA信号220VAC电源便可运转。电动内螺纹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。可用于水、蒸汽、油品、硝酸等多种介质。
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片式精铸阀体、二片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%(可调) | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配HQ、HR等系列角行程电动执行机构 | |||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输出力矩 | 50N·M～2000N·M |
| 动作范围 | 0～90° 0～360° |
| 动作时间 | 15秒/30秒/60秒 |
| 保护装置 | 过热保护 |
| 环境温度 | -30°～60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
|---|---|---|---|---|---|---|---|
| 零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
| 适用工况 | 适用介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐 蚀介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐蚀介质 |
| 适用温度 | -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) | ||||||
 |
 |
|---|---|

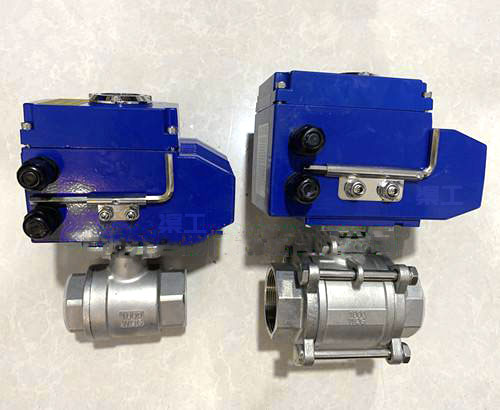

| Q911内螺纹电动球阀 (三片式) | Q911内螺纹电动球阀 (二片式) |
| 通径DN | 英寸" | 连接尺寸 | |||||
|---|---|---|---|---|---|---|---|
| mm | inch | D | L(mm) | H | 管螺纹G | B | 重量(Kg) |
| 10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
| 15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
| 20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
| 25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
| 32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
| 40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
| 50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
| 65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
| 80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
| 100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
