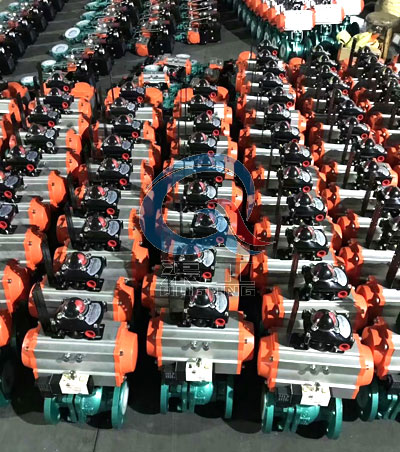

衬氟气动球阀是为强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备较理想的选择之一。衬氟气动球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀可在-50℃～180℃范围内长期使用于不同浓度的腐蚀性管路、管线工作。
| 公称通径DN(mm) | 15～300 | 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
|---|---|---|---|
| 公称压力(MPa) | PN1.0、1.6 MPa | 供气压力 | 0.4～0.7MPa |
| 阀体形式 | 两段式阀体(浮动球体、固定球体) | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 连接形式 | 法兰式 | 环境温度 | -30～+70℃ |
| 阀芯形式 | "O"型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
| 密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 流量特性 | 近似快开型 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
|
|
| 动作范围 | 0～90° | ||
| 泄露量Q | 软密封：零泄漏 | ||
| 适用温度 | PTFE≤180℃ | ||
| 基本误差 | 带定位器：小于全行程的±2% | ||
| 死区 | 带定位器：小于全行程的2% | ||
| 可调范围 | 250：1 | ||
| 配置执行机构 | GT、AT、ST、AW系列单双作用气动执行器 | ||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | ||
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
| 阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
 |
 |
|---|---|
| 衬氟气动球阀 配GT执行器 | 衬氟气动球阀 配AT执行器 |
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
