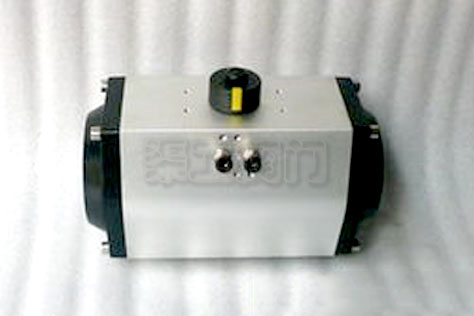

GT型活塞式气动执行器紧凑的双活塞齿轮条式结构，齿合好，输出扭矩稳定；缸体为挤压铝合金，经阳极氧化处理，表面质地坚硬，不易磨损；可根据需要配套安装电磁阀、回信器、定位器（开度指示）、三联件及手操机构。
1、双向行程调节；
2、凑的双活塞齿轮条式结构，齿合好，输出扭矩稳定；
3、缸体为挤压铝合金，经硬质阳极氧化处理，表面质地坚硬，不易磨损；
4、活塞内带机械道向和O型圈及轴承，制止非金属和金属接触减少了摩擦系数；
5、连接尺寸根据标准ISO521-DIN3337-VDI/VDE3845那幕而，能与大部分的普通气动执行器互换；
6、双作用和单作用（弹簧回位）型采用相同的主题和端盖；
7、运动部件均采用不易磨损材料支承；
8、供气孔符合NAMUR标准，或带符合NAMUR标准的转接板。配板式电磁阀可直接安装；
9、位置指示器；
10、可根据需要配套安装电磁阀、回信器、定位器（开度指示）、三联件及手操机构。
| 名称 | 数量 |
|---|---|
| 缸体 | 1 |
| 活塞 | 2 |
| 旋转轴 | 1 |
| 端盖 | 2 |
| 端盖（GTE） | 2 |
| 轴用弹性挡圈 | 1 |
| 轴用上垫圈 | 1 |
| O形密封圈 | 1 |
| 轴用上减磨环 | 1 |
| 轴用中垫圈 | 1 |
| 轴用下减磨环 | 1 |
| O形密封圈 | 1 |
| 端盖用密封圈 | 2 |
| 活塞减磨环 | 2 |
| O形密封圈 | 2 |
| 活塞轴瓦 | 2 |
| 六角螺母 | 2 |
| 平垫圈 | 2 |
| O形密封圈 | 2 |
| 调节螺栓 | 2 |
| 内六角螺钉 | 4 |
| 弹簧 /弹簧座 | 8-12 |
| 型号 | 气源压力 | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| GT40D | 3.7 | 5.6 | 7.4 | 9.3 | 11.2 | 13.0 | 14.9 |
| GT52D | 7.9 | 11.8 | 15.7 | 19.6 | 23.6 | 27.5 | 31.4 |
| GT65D | 14.7 | 22.1 | 29.5 | 36.8 | 44.2 | 51.5 | 58.9 |
| GT80D | 26.0 | 39.0 | 52.0 | 65.1 | 78.1 | 91.1 | 104 |
| GT90D | 37.6 | 56.5 | 75.3 | 94.1 | 112 | 131 | 150 |
| GTl00D | 58.0 | 87.0 | 116 | 145 | 174 | 203 | 232 |
| GTll5D | 84.5 | 126 | 169 | 211 | 253 | 295 | 338 |
| GTl25D | 108 | 163 | 217 | 272 | 326 | 381 | 435 |
| GTl45D | 159 | 239 | 318 | 398 | 478 | 557 | 637 |
| GTl60D | 223 | 334 | 446 | 557 | 669 | 780 | 892 |
| GTl90D | 367 | 550 | 734 | 917 | 1101 | 1284 | 1467 |
| GT210D | 538 | 807 | 1075 | 1344 | 1613 | 1882 | 2151 |
| GT255D | 1057 | 1586 | 2115 | 2644 | 3172 | 3701 | 4230 |
| GT300D | 1656 | 2470 | 3293 | 4117 | 4940 | 5764 | 6587 |
| GT350D | 2490 | 3735 | 4981 | 6226 | 7471 | 8717 | 9962 |
| 型号 | 弹簧 数量 | 空气压力 | 弹簧复位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||||
| 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | ||
| GT65S | 8 | 15.0 | 7.9 | 15.2 | 14.2 | 7.1 | |||
| 10 | 11.7 | 27.9 | 19.1 | 17.8 | 8.9 | ||||
| 12 | 8.1 | 26.2 | 15.5 | 21.3 | 10.7 | ||||
| GT80S | 8 | 25.1 | 16.2 | 29.3 | 22.8 | 14.0 | |||
| 10 | 23.6 | 47.6 | 36.6 | 28.5 | 17.5 | ||||
| 12 | 17.9 | 44.1 | 30.9 | 34.2 | 21.O | ||||
| GT90S | 8 | 32.8 | 20.9 | 39.8 | 35.5 | 23.7 | |||
| 10 | 30.9 | 64.5 | 49.7 | 44.4 | 29.6 | ||||
| 12 | 22.0 | 58.6 | 40.8 | 53.3 | 35.5 | ||||
| GT100S | 8 | 56.1 | 26.5 | 55.5 | 60.7 | 31.1 | |||
| 10 | 40.3 | 106 | 69.4 | 75.9 | 38.9 | ||||
| 12 | 25.2 | 98.6 | 54.2 | 91.O | 46.6 | ||||
| GT115S | 8 | 77.9 | 45.4 | 87.6 | 81.4 | 48.8 | |||
| 1O | 67.3 | 150 | 109 | 101 | 61.1 | ||||
| 12 | 46.9 | 138 | 89.2 | 122 | 73.3 | ||||
| GT125S | 8 | 101 | 657 | 120 | 97.7 | 62.2 | |||
| 10 | 95.7 | 194 | 150 | 122 | 77.7 | ||||
| 12 | 71.3 | 179 | 125 | 146 | 93.2 | ||||
| GT145S | 8 | 135 | 837 | 163 | 155 | 103 | |||
| 10 | 124 | 269 | 204 | 194 | 129 | ||||
| 12 | 85.7 | 243 | 165 | 233 | 155 | ||||
| GT160S | 8 | 201 | 134 | 246 | 199 | 133 | |||
| 10 | 196 | 391 | 307 | 249 | 166 | ||||
| 12 | 146 | 357 | 258 | 299 | 199 | ||||
| GT190S | 8 | 317 | 21.3 | 397 | 336 | 233 | |||
| 10 | 313 | 626 | 496 | 420 | 291 | ||||
| 12 | 228 | 567 | 412 | 505 | 349 | ||||
| GT210S | 8 | 465 | 309 | 578 | 497 | 341 | |||
| 10 | 454 | 917 | 723 | 621 | 427 | ||||
| 12 | 330 | 832 | 599 | 745 | 512 | ||||
| GT255S | 8 | 945 | 670 | 1199 | 915 | 640 | |||
| 10 | 970 | 1843 | 1499 | 1144 | 800 | ||||
| 12 | 741 | 1683 | 1270 | 1373 | 961 | ||||
| GT300S | 8 | 1491 | 838 | 1662 | 1631 | 979 | |||
| 10 | 1254 | 2893 | 2077 | 2039 | 1223 | ||||
| 12 | 846 | 2648 | 1669 | 2447 | 1468 | ||||
| GT350S | 8 | 21.81 | 1404 | 2650 | 2330 | 1554 | |||
| 10 | 2067 | 4284 | 3312 | 2913 | 1942 | ||||
| 12 | 1484 | 3895 | 2730 | 3496 | 2331 | ||||
| 双作用式 | 容量L | 重量 KG | 单作用式 | 容量L | 重量 KG | 开或闭时间 S |
|---|---|---|---|---|---|---|
| GT40D | 0.12 | 0.7 | GT40S | 0.06 | / | ≤0.5 |
| GT52D | 0.23 | 1.5 | GT52S | 012 | / | ≤0.5 |
| GT65D | 0.46 | 2.0 | GT65S | 0.22 | 3.6 | ≤0.5 |
| GT80D | 0.80 | 3.0 | GT80S | 0.38 | 5.5 | ≤1.0 |
| GT90D | 1.10 | 4.5 | GT90S | 0.50 | 8.0 | ≤1.0 |
| GT100D | 1.60 | 6.0 | GT100S | 0.79 | 10.5 | ≤1.0 |
| GT115D | 2.33 | 8.0 | GT115S | 1.14 | 13.6 | ≤2.0 |
| GT125D | 3.03 | 9.5 | GT125S | 1.46 | 16.2 | ≤2.0 |
| GT145D | 5.40 | 14.0 | GT145S | 2.34 | 23.1 | ≤2.5 |
| GT160D | 6.10 | 18.0 | GT160S | 3,00 | 30.0 | ≤4.0 |
| GT190D | 11.0 | 26.0 | GT190S | 4.80 | 41.6 | ≤5.0 |
| GT210D | 15.4 | 33.0 | GT210S | 7.10 | 52.8 | ≤7.0 |
| GT255D | 31.1 | 72.0 | GT255S | 14.1 | 112.0 | ≤10.0 |
| GT300D | 45.9 | 102.0 | GT300S | 21.3 | 153.0 | ≤10.0 |
| GT350D | 68.5 | 153.0 | GT350S | 32.7 | 222.0 | ≤10.0 |
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多GT型活塞式气动执行器的使用性能、外形结构、安装尺寸参数、价格，索取
GT型活塞式气动执行器说明书及产品选型样本，请联系我们。
